On a tous connu ça. Vous avez passé le week-end à installer le caisson, à tirer les gaines dans la laine de verre qui gratte, et vous voilà bloqué à l'étape finale : la toiture. C'est souvent là que l'enthousiasme retombe et que le bricolage hasardeux commence. Comment relier cette gaine souple à une tuile rigide sans créer de fuite ?
Un mauvais raccordement, c'est la quasi-certitude de voir apparaître des auréoles d'humidité au plafond six mois plus tard. Non pas à cause de la pluie, mais à cause de la condensation qui redescend dans vos tuyaux. Ce guide technique est là pour sécuriser votre installation et éviter le scénario catastrophe.
"Le raccordement d'une VMC sur une tuile à douille nécessite l'utilisation d'un kit de raccordement universel ou d'un adaptateur spécifique (lanterne et manchon). Cette installation doit garantir l'étanchéité à l'air et à l'eau selon le DTU 68.3. Pour éviter la condensation, il est impératif d'utiliser une gaine isolée et de fixer le manchon verticalement à travers l'écran de sous-toiture.
Pourquoi on ne peut pas juste "coincer" la gaine
Beaucoup s'imaginent qu'il suffit de glisser la gaine sous une tuile pour que « ça respire ». Je vais être direct : c'est le meilleur moyen de pourrir votre isolation. L'extraction verticale en toiture n'est pas une option esthétique, c'est une nécessité physique pour assurer un tirage efficace et empêcher le refoulement des odeurs.
Le DTU 68.3 (la bible technique des installations de ventilation) est formel sur les règles de rejet. Si vous construisez ou rénovez, des distances précises s'imposent pour ne pas gêner vos voisins ni réaspirer votre propre air vicié :
-
Le rejet doit se faire à plus de 40 cm de toute baie ouvrante (velux, fenêtre).
-
Il doit se situer à plus de 60 cm de toute entrée d'air de ventilation.
Une installation conforme ne sert pas seulement à respecter la norme, elle protège votre charpente de l'humidité massive générée par l'air chaud que vous expulsez.
Le vrai matériel (pour ne pas remonter sur le toit)
Oubliez le simple rouleau de scotch gris. Si vous voulez une installation étanche qui tient vingt ans, voici ce qu'il vous faut réellement dans votre sac :
-
Une tuile à douille compatible avec votre couverture (DC12, Romane, etc.). Vérifiez bien le modèle.
-
Le kit adaptateur (type Mangouste ou universel). C'est la pièce maîtresse qui fait la jonction entre la céramique et la gaine.
-
Du mastic colle Polyuréthane (PU) pour les joints extérieurs si vous êtes en rénovation.
-
Des colliers de serrage (Serflex) en acier inoxydable, grand diamètre.
-
Une gaine ISOLÉE. Je ne le répéterai jamais assez : pas de gaine simple peau dans les combles.
-
De l'adhésif d'étanchéité (type Varika) pour raccorder l'écran de sous-toiture au manchon.
Sécurisez toujours votre échelle et utilisez un harnais. Si vous intervenez sur une toiture humide ou moussu, le risque de glissade est mortel. Ne travaillez jamais seul.

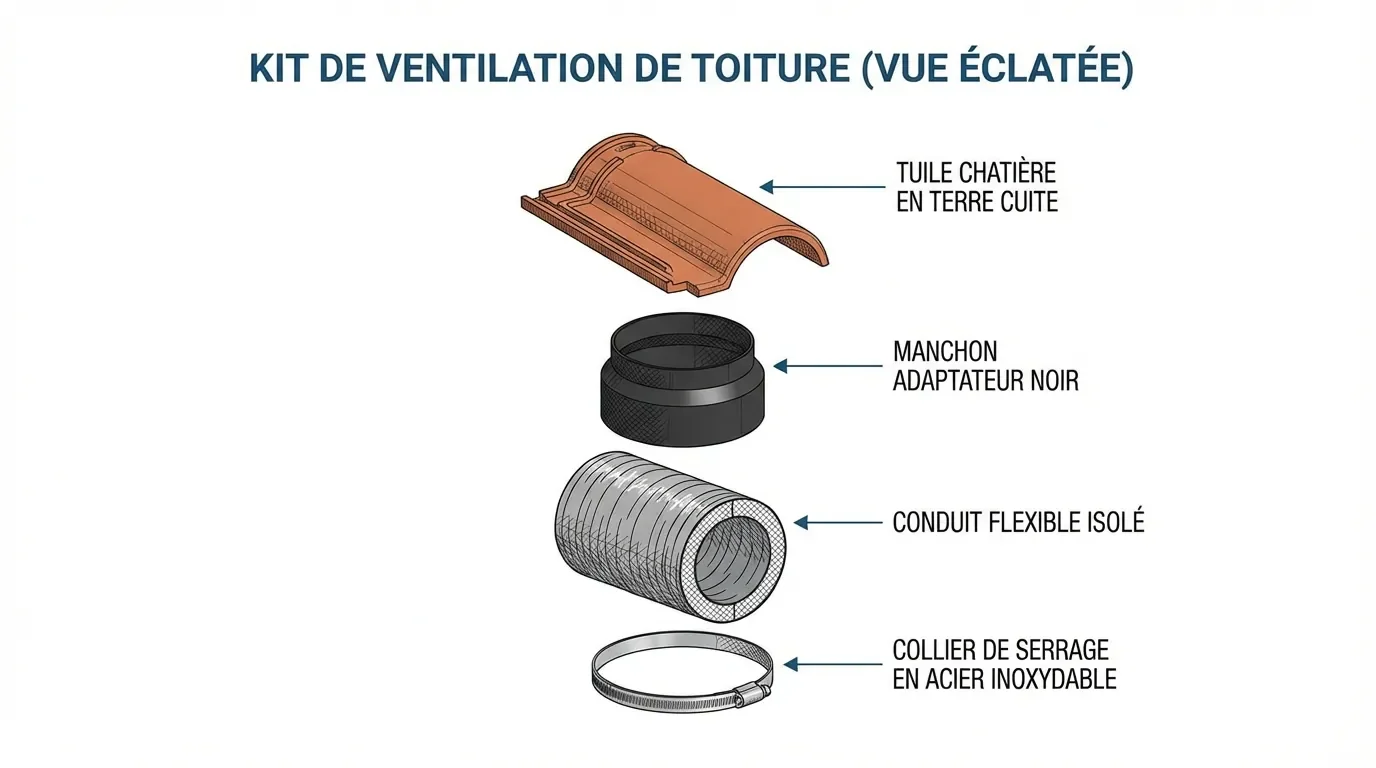

Composants nécessaires au raccordement VMC
Diamètre 125 ou 160 mm ? Ne vous trompez pas
C'est souvent là que ça coince. Les vieilles douilles en terre cuite ont souvent des diamètres bâtards (100 mm), alors que les VMC modernes sont standardisées.
Le diamètre 125 mm reste le standard pour le rejet d'une VMC simple flux classique (sanitaires + cuisine). C'est suffisant pour la majorité des maisons individuelles. En revanche, le diamètre 160 mm est à privilégier pour les VMC double flux, les très grandes maisons ou les hottes de cuisine puissantes.
Si vous forcez un gros débit (comme 300 m³/h) dans un diamètre trop petit, la vitesse de l'air dépassera les 5 m/s. Le résultat ? Un sifflement désagréable et permanent sur le toit, doublé d'une usure prématurée du moteur qui « force » pour pousser l'air.
5 étapes pour un raccordement digne d'un pro
Voici la méthode pour garantir une étanchéité parfaite, en s'inspirant des techniques de couvreurs et du système « Mangouste ».
Schéma d'installation étanche de la gaine VMC
1. Préparation et découpe de l'écran
Avant de détuiler, repérez l'emplacement depuis vos combles. Cherchez une zone entre deux chevrons, dégagée de tout obstacle. Une fois sur le toit, retirez les tuiles. Vous tombez sur l'écran de sous-toiture (le film noir ou gris). Ne le découpez pas à la barbare ! Tracez un cercle correspondant au diamètre de votre manchon et découpez proprement au cutter.
2. La manchette d'étanchéité
C'est l'oubli classique qui ne pardonne pas. L'air ne doit pas circuler entre votre tuyau et l'écran de sous-toiture. Si vous utilisez un kit type « Mangouste », la collerette d'étanchéité est fournie. Positionnez-la sur l'écran et fixez-la hermétiquement avec de l'adhésif spécial. Ainsi, si une tuile casse un jour, l'eau glissera autour du tuyau sans jamais pénétrer dans l'isolant.
3. Installation de la tuile et du manchon
Insérez le manchon adaptateur dans la douille de votre tuile. Selon les modèles, ça se clipse ou ça se visse. Replacez la tuile à douille en veillant à l'emboîtement parfait avec les voisines. Le manchon doit traverser l'écran et ressortir dans les combles. Vérifiez qu'il est bien vertical : un manchon de travers peut créer une rétention d'eau.
4. Connexion de la gaine VMC (Côté combles)
De retour dans les combles, vous voyez le tube rigide dépasser.
-
Prenez votre gaine isolée.
-
Retroussez l'isolant pour dégager la gaine intérieure.
-
Emmanchez la gaine intérieure sur le manchon rigide.
-
Serrez fort avec un collier Serflex. Le scotch ne suffit pas ici, il finit toujours par lâcher avec la chaleur.
-
Recouvrez le tout avec l'isolant de la gaine et scellez avec du scotch alu pour éviter tout pont thermique.

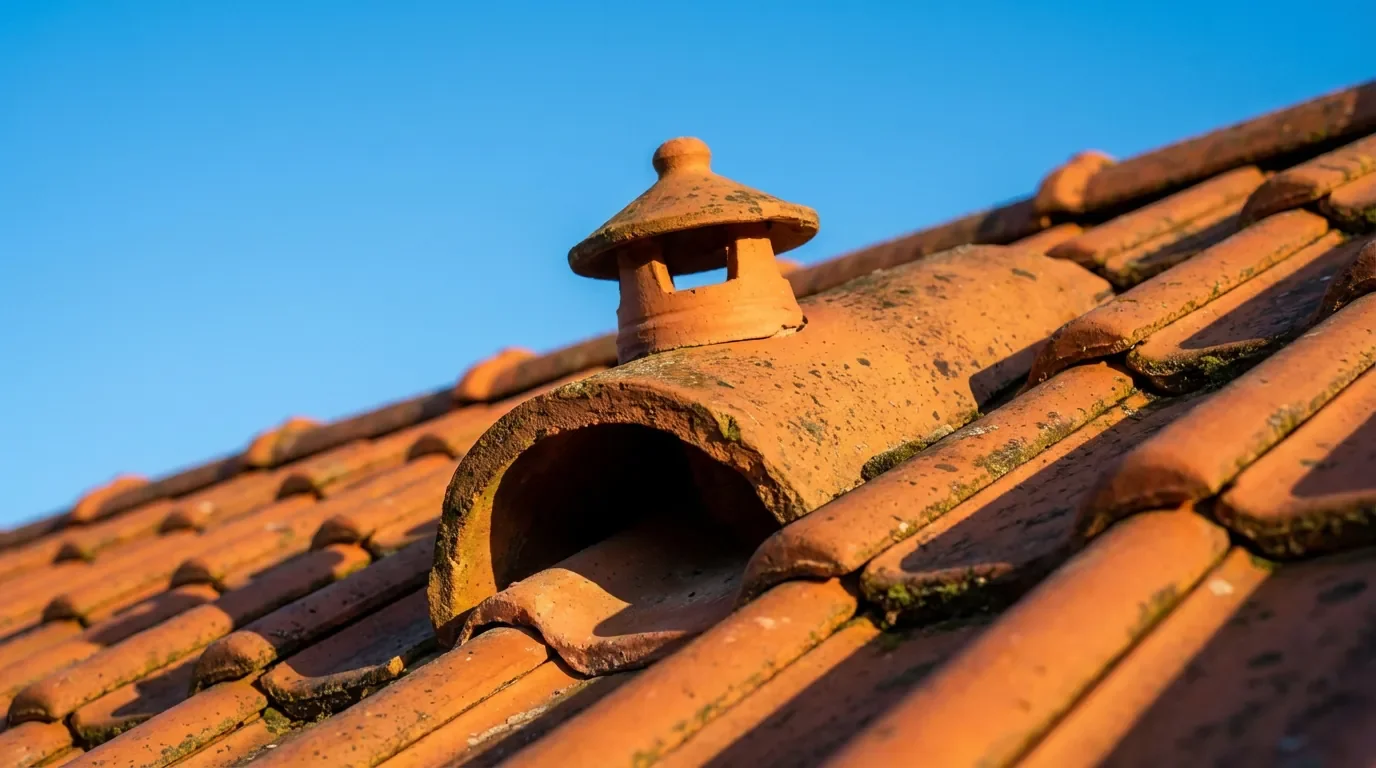

5. La lanterne finale
Remontez sur le toit pour finir le travail. Installez la lanterne (le chapeau) sur la douille pour empêcher la pluie de tomber directement dans le conduit. Vérifiez bien que la lanterne possède une grille anti-nuisible. Les oiseaux adorent la chaleur de l'air vicié pour y faire leur nid, ce qui bouche l'extraction en quelques jours.
Les 3 erreurs qui créent la condensation
Même avec le bon matériel, une mauvaise mise en œuvre peut transformer votre gaine en réservoir d'eau. C'est le fameux phénomène de « piège à eau ».
- La poche d'eau (le point bas). Si votre gaine forme un « U » ou un creux entre le caisson et la tuile, la condensation va s'accumuler au point le plus bas. Avec le temps, ce sont plusieurs litres d'eau qui finiront par faire céder la gaine ou noyer le moteur. La gaine doit toujours être tendue ou en pente constante vers la sortie.
- Le choc thermique par manque d'isolation. C'est de la physique de base. De l'air chaud et humide (salle de bain) qui circule dans une gaine froide (combles en hiver) condense immédiatement sur les parois. L'utilisation de gaines isolées (25mm ou 50mm de laine de verre) est obligatoire en volume non chauffé.
- Le bricolage au scotch. Le scotch d'électricien ou le « duct tape » gris finit par sécher et se décoller avec les variations de température. Une fois décollé, l'air humide s'échappe dans vos combles, mouillant votre laine de verre et attaquant la charpente. Utilisez toujours des colliers mécaniques doublés de bandes adhésives aluminium.
Si vous rénovez une très vieille installation et que vous ne pouvez pas éviter un point bas, installez un système de récupération des condensats avec un petit tuyau d'évacuation relié aux eaux usées.
Comparatif : Tuile à douille ou Chapeau dédié ?
Vous hésitez entre garder l'esthétique de vos tuiles ou poser un chapeau de ventilation moderne ? Voici de quoi trancher.
| Critère | Tuile à douille (Terre cuite/Béton) | Chapeau de toiture (Sortie universelle) |
|---|---|---|
| Esthétique | Excellente (Invisible, fondu dans le toit) | Moyenne (Souvent un « champignon » noir ou brique) |
| Coût | Élevé (Tuile spécifique + Kit adaptateur) | Abordable (Tout-en-un) |
| Étanchéité | Dépend de la qualité de la pose du kit | Optimale (Bavette plomb/alu intégrée) |
| Aéraulique | Moyenne (Pertes de charge possibles si mal aligné) | Excellente (Conçu pour limiter la résistance à l'air) |
| Facilité | Complexe (Nécessite découpes précises) | Rapide (Remplace simplement des tuiles) |
Ce qu'il faut retenir
Raccorder une VMC sur une tuile à douille n'est pas de la magie noire, mais cela ne pardonne pas l'improvisation. La clé du succès réside dans ce trio : Gaine isolée + Kit adaptateur étanche + Pente régulière. En suivant ces étapes, vous prolongez la durée de vie de votre moteur VMC et protégez votre maison des moisissures.
Si vous avez un doute sur l'état de votre ancienne douille, remplacez-la. Le coût d'un modèle neuf ou d'une sortie de toit universelle est dérisoire par rapport aux dégâts d'une infiltration d'eau.
Avis de l'équipe MaisonHarmonie
« La plus grande erreur est de sous-estimer la poussée du sol sur un muret bas. En 2026, on ne pose plus simplement des parpaings : on ancre une structure monolithique grâce à un ferraillage continu pour un ouvrage pérenne. »
Le raccordement VMC sur tuile à douille est l'aboutissement technique de votre système de ventilation. Une réalisation soignée garantit non seulement la qualité de l'air intérieur, mais protège aussi la structure même de votre maison contre l'humidité insidieuse. En respectant le triptyque « bon diamètre, bonne étanchéité, bonne isolation », vous assurez à votre habitation une respiration saine pour les décennies à venir. Une fois cette étape cruciale validée en toiture, vous pourrez redescendre l'esprit tranquille pour vous consacrer aux finitions esthétiques de votre propriété.
❓Foire Aux Questions (FAQ)
Peut-on raccorder une hotte de cuisine sur une tuile à douille de VMC ?
Non, c'est fortement déconseillé. Les hottes de cuisine demandent un diamètre de 150 ou 160 mm, alors que les douilles standards sont souvent plus petites. Surtout, les graisses vont encrasser la lanterne à une vitesse folle, réduisant le tirage et créant un vrai risque d'incendie. Installez un conduit dédié et lisse pour la hotte.
Comment étanchéifier une vieille tuile à douille sans kit ?
En rénovation, si le kit moderne ne s'adapte pas, fuyez la mousse expansive qui se dégrade aux UV. La méthode propre consiste à utiliser un tube PVC du bon diamètre, à réaliser un joint généreux au mastic polyuréthane (PU) entre le tube et la céramique, et à créer une bavette d'étanchéité avec une feuille de plomb ou une bande bitumineuse adhésive.
Pourquoi de l'eau coule de ma VMC par le toit ?
Si de l'eau coule depuis le toit vers l'intérieur, c'est soit une infiltration (jupe mal posée, tuile fendue), soit, plus fréquemment, un problème de condensation massive. Vérifiez que votre gaine est bien isolée sur toute sa longueur et qu'il n'y a pas de poche d'eau (siphon) créée par un affaissement de la gaine dans les combles.
Vous avez déjà retrouvé une flaque d'eau sous votre caisson ? Racontez-nous vos galères en commentaire, on essaiera de trouver d'où vient la fuite ensemble.
